Nissan Versa: Luzes

Faróis

Substituição da lâmpada halógena do farol

O farol é do tipo semi-selado e utiliza uma lâmpada (halógena) passível de substituição para iluminação. A lâmpada pode ser substituída de dentro do compartimento do motor, sem remover o conjunto do farol.

CUIDADO

  • As lâmpadas contêm o gás halogênio sob alta pressão no seu interior. A lâmpada poderá quebrar se o invólucro de vidro for arranhado ou se a lâmpada for derrubada.
  • Não é necessário o alinhamento após a substituição da lâmpada H4. Quando o alinhamento for necessário, entre em contato com uma concessionária Nissan.
  • Não deixe o conjunto do farol aberto sem uma lâmpada instalada durante um longo período de tempo. Poeira, umidade, fumaça, etc., que entram no conjunto do farol, podem afetar o rendimento da lâmpada. Remova a lâmpada do conjunto de farol antes de substituir por uma lâmpada de reposição.
  • Toque somente na base quando manusear a lâmpada. Nunca toque o invólucro de vidro. Tocar no vidro pode afetar significativamente  a vida útil da lâmpada e/ou o rendimento do farol.
  • As lâmpadas contêm o gás halogênio sob alta pressão no seu interior. A lâmpada poderá quebrar se o invólucro de vidro for arranhado ou se a lâmpada for derrubada.
  • Use o mesmo código e potência das lâmpadas originalmente instaladas.

Substituição da lâmpada halógena do farol

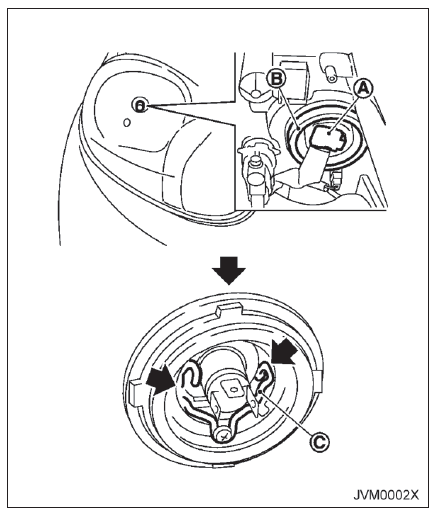

1. Desconecte o cabo do terminal negativo da bateria.

2. Desconecte o conector elétrico A da extremidade traseira da lâmpada.

3. Puxe a capa de borracha B.

4. Pressione e desencaixe o pino de retenção C para soltá-la.

Substituição da lâmpada halógena do farol

5. Remova a lâmpada do farol D. Não balance ou gire o bulbo da lâmpada ao removê-la.

6. Gire o conector da lâmpada da luz indicadora de direção E no sentido anti-horário para desencaixar e remover a lâmpada.

7. Gire o conector da lâmpada da lanterna F no sentido anti-horário para desencaixar e remover a lâmpada.

8. Instale a nova lâmpada, seguindo a sequência inversa de remoção.

Pode ser formada uma névoa (embaçamento) temporária no interior da lente das luzes externas durante uma chuva ou quando o veículo estiver sendo lavado. Uma diferença de temperatura entre o lado interno e o lado externo da lente causa o embaçamento. Isto não constitui um defeito. Caso você encontre pingos grandes de água no interior das lentes, entre em contato com uma concessionária Nissan.

Faróis de neblina (se equipado)

Substituição da lâmpada do farol de neblina

CUIDADO

  • As lâmpadas contêm o gás halogênio sob alta pressão no seu interior. A lâmpada poderá quebrar se o invólucro de vidro for arranhado ou se a lâmpada for derrubada.
  • Toque somente na base quando manusear a lâmpada. Nunca toque o invólucro de vidro. Tocar no vidro pode afetar significativamente  a vida útil da lâmpada e/ou o rendimento do farol.
  • Use o mesmo código e potência das lâmpadas originalmente instaladas.
  • Não deixe o conjunto do farol aberto sem uma lâmpada instalada durante um longo período de tempo. Poeira, umidade, fumaça etc. que entram no conjunto do farol, podem afetar o rendimento da lâmpada. Remova a lâmpada do conjunto de farol antes de substituir por uma lâmpada de reposição.

Substituição da lâmpada do farol de neblina

1. Desconecte o cabo negativo (-) da bateria.

2. O farol de neblina é acessível da parte da frente das rodas dianteiras e atrás do parachoque.

3. Remova os parafusos A .

4. Gire a lâmpada e remova-a B .

5. Remova a lâmpada puxando em linha reta na direção do conjunto do farol de neblina.

Não movimente ou gire a lâmpada, ao removê-la. Não toque no invólucro de vidro.

6. Instale na ordem inversa à remoção.

Luzes externas e internas

Luzes externas e internas

*1 Sempre Verifique  com o Departamento de Peças em uma concessionária Nissan as informações mais recentes sobre as peças que você procura.

*2 Caso seja necessária a substituição, você poderá entrar em contato com uma concessionária Nissan.

Luzes externas e internas

1. Luz de leitura (se equipado)

2. Luz interna

3. Repetidor das luzes indicadoras de direção (se equipado)

4. Conjunto do farol

5. Luz da placa de licença

6. Luz do compartimento do porta-malas (se equipado)

7. Luz de freio elevada

8. Luz de freio/traseira

9. Farol de neblina (se equipado)

Procedimentos de substituição

Procedimentos de substituição

Todas as demais lâmpadas são do tipo A, B, C ou D. Ao substituir uma lâmpada, primeiro remova as lentes, lâmpadas e/ou a tampa.

Indica a remoção da lâmpada

Indica a instalação da lâmpada

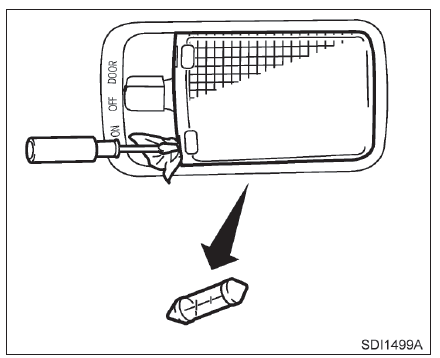

Luz interna
Luz interna

Utilize um pano para proteger o alojamento.

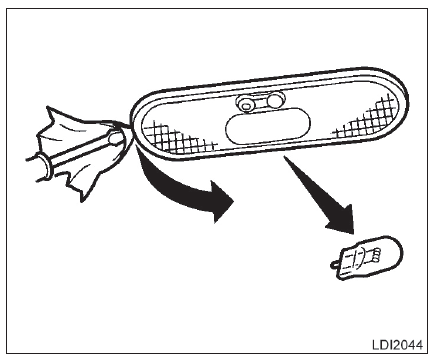

Luz de leitura (se equipado)
Luz de leitura (se equipado)

Luz do compartimento do porta-malas (se equipado)
Luz do compartimento do porta-malas (se equipado)

Para substituir a lâmpada do freio/traseira A, lâmpada indicadora de direção traseira B ou lâmpada de ré c: 1. Desconecte o cabo do terminal negativo da bateria.

2. Remova os dois parafusos D e em seguida, os dois parafusos E para que o alojamento possa ser removido.

3. Remova as lâmpada(s) e substitua, se necessário.

4. Recoloque o alojamento na luz combinada traseira e fixe-o com os parafusos D e E.

Luz combinada traseira
Luz combinada traseira

Luz de freio elevada
Luz de freio elevada

Para substituir a luz de freio elevada: 1. Remova o alojamento da cobertura traseira deslizando em direção à parte traseira do veículo e levantando para cima.

2. Desconecte o chicote do alojamento.

3. Remova a lâmpada e substitua, se necessário.

4. Recoloque o chicote no alojamento e o alojamento da cobertura traseira.

Luz da placa de licença
Luz da placa de licença
