Nissan Versa: Fusíveis

Fusíveis

Se qualquer equipamento elétrico não funcionar, verifique se algum fusível está queimado.

O mesmo tipo de fusível é usado tanto nas caixas de fusíveis do compartimento do motor como do compartimento do passageiro.

Ao instalar um fusível, certifique-se de encaixálo corretamente na caixa de fusíveis.

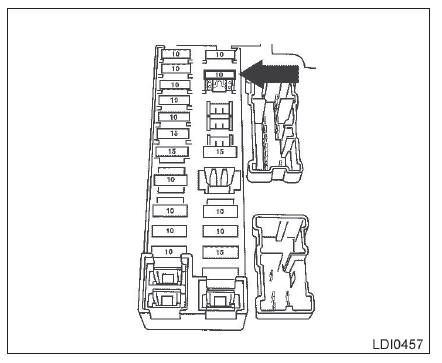

Compartimento do motor

Compartimento do motor

CUIDADO

Nunca use um fusível com uma especifi - cação de amperagem mais alta ou mais baixa do que a especificada na tampa da caixa de fusíveis. Isto poderá danificar o sistema elétrico ou causar um incêndio.

Caso algum equipamento elétrico não ligue, verifique se há algum fusível queimado.

1. Certifique-se de que o interruptor de ignição e o interruptor do farol estejam na posição "OFF".

2. Abra o capô do motor.

3. Remova a tampa da caixa de fusíveis, empurrando as alças 1,2 e 3 levantando a tampa a partir do lado direito, e depois no lado esquerdo.

4. Remova o fusível com o extrator de fusíveis.

O extrator de fusíveis está localizado no centro da caixa de fusíveis, no compartimento de passageiros.

Compartimento do motor

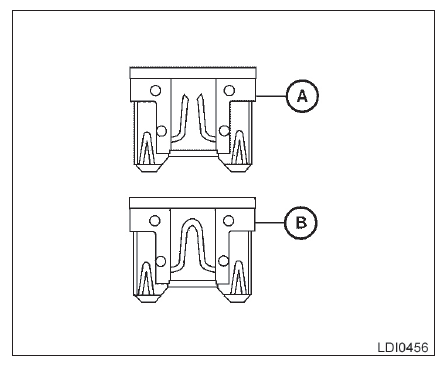

5. Caso um fusível esteja queimado A, substitua-o por um fusível novo B.

6. Caso um fusível novo queime também, faça a verificação e o reparo do sistema elétrico numa concessionária Nissan.

Conexões fusíveis

Conexões fusíveis

Se qualquer equipamento elétrico não funcionar e os fusíveis estiverem em boas condições, verifique as conexões dos fusíveis nos porta-fusíveis 1. Caso algumas dessas conexões fusíveis estejam derretidas, efetue a substituição utilizando peças genuínas Nissan.

Para verificar e substituir as conexões dos fusíveis, consulte uma concessionária Nissan.

Compartimento de passageiros

Compartimento de passageiros

CUIDADO

Nunca use um fusível com uma especifi - cação de amperagem mais alta ou mais baixa do que a especificada na tampa da caixa de fusíveis. Isto poderá danificar o sistema elétrico ou causar um incêndio.

Caso algum equipamento elétrico não ligue, verifique  quanto a fusível queimado.

NOTA:

A caixa de fusíveis está localizada no lado do motorista do painel de instrumentos.

1. Certifique-se de que o interruptor de ignição e o interruptor do farol estejam na posição "OFF".

2. Remova a tampa da caixa de fusíveis 1, utilizando uma ferramenta apropriada. Use um pano na ponta da ferramenta para não danificar a borda da tampa.

3. Localize o fusível que precisa ser substituído.

4. Remova o fusível com o extrator de fusíveis 2.

Compartimento de passageiros

5. Caso um fusível esteja queimado A, efetue a substituição por um fusível novo B.

6. Empurre a tampa da caixa de fusíveis para instalá-lo.

Caso um fusível novo queime também, faça a verificação e o reparo do sistema elétrico numa concessionária Nissan.

Interruptor de armazenamento prolongado

Interruptor de armazenamento prolongado

Caso algum equipamento elétrico não ligue, remova o interruptor de armazenamento prolongado e verifique  quanto a fusível queimado.

NOTA:

O interruptor de armazenamento prolongado é usado para veículos com longa inatividade.

Mesmo se o interruptor de armazenamento prolongado estiver quebrado, não é necessária a sua substituição. Substitua somente o fusível queimado no interruptor por um novo.

Como substituir o interruptor de armazenamento prolongado: 1. Para remover o interruptor de armazenamento prolongado, certifique-se de que o interruptor de ignição esteja na posição "OFF" ou "LOCK".

2. Certifique-se de que o interruptor dos faróis esteja na posição "OFF".

3. Remova a tampa da caixa de fusíveis.

4. Aperte as alças de trava 1 e 2 que se encontram de cada lado do interruptor de armazenamento prolongado.

5. Puxe em linha reta o interruptor de armazenamento prolongado da caixa de fusíveis 3.
