Lexus CT200h: Verificação e substituição dos fusíveis

Se algum dos componentes elétricos não funcionar, pode ter fundido um fusível. Se isso acontecer, verifique e substitua os fusíveis se necessário.

1. Desligue o interruptor Power.
2. Abra a tampa da caixa de fusíveis.

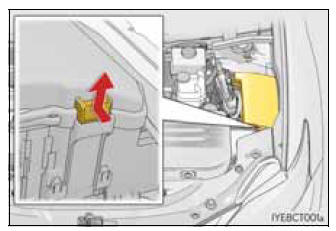

Compartimento do motor

Empurre a guia e levante a tampa.

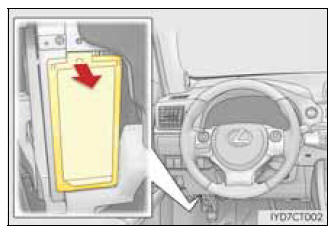

Lado esquerdo do painel de instrumentos (veículos de volante à esquerda)

Remova a tampa.

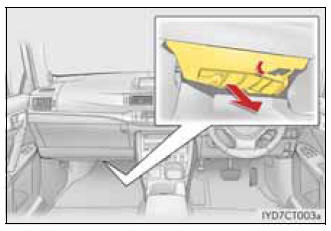

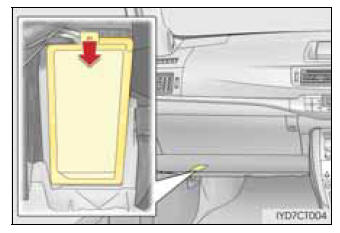

Lado esquerdo do painel de instrumentos (veículos de volante à direita)

Remova a cobertura.

Remova a tampa.

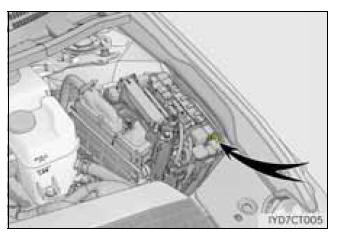

3. Remova o fusível

Apenas os fusíveis do tipo A podem ser removidos com o saca-fusíveis.

4. Verifique se o fusível está fundido.

1. Fusível normal
2. Fusível fundido

Substitua o fusível fundido por um novo com amperagem adequada. A amperagem encontra-se inscrita na tampa da caixa de fusíveis.

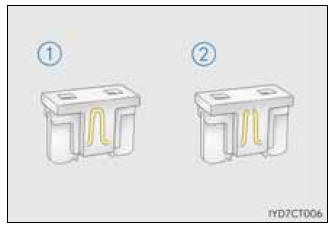

Tipo A

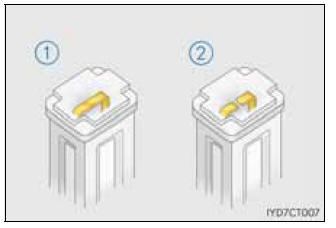

Tipo B

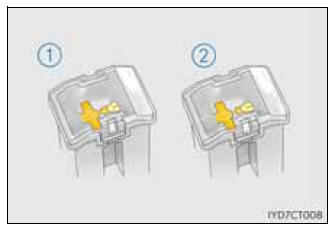

Tipo C

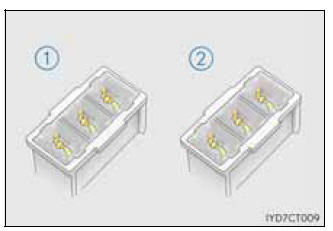

Tipo D

Depois de substituir um fusível

• Se as luzes não acenderem depois da substituição do fusível, pode ser necessário substituir uma lâmpada.
• Se o fusível substituído voltar a fundir, leve o veículo a ser inspecionado por um concessionário Lexus autorizado, reparador Lexus autorizado ou por outro profissional igualmente qualificado e equipado.

Se houver uma sobrecarga nos circuitos

Os fusíveis foram concebidos para fundirem, evitando assim danos na cablagem.

Quando substituir lâmpadas

A Lexus recomenda a utilização de produtos genuínos Lexus especificamente concebidos para este veículo. Uma vez que determinadas lâmpadas estão ligadas a circuitos concebidos para evitar uma sobrecarga, peças não genuínas ou peças não concebidas para este veículo podem ser inutilizáveis.

AVISO

Para evitar falhas no sistema e incêndio no veículo

Observe as seguintes precauções.

Não o fazer pode provocar danos no veículo e, eventualmente, um incêndio ou ferimentos.

• Nunca utilize um fusível de amperagem superior à indicada, nem utilize outro objeto no lugar de um fusível.
• Utilize sempre um fusível genuíno Lexus ou equivalente.

  Nunca substitua um fusível com um fio elétrico, nem durante uma instalação temporária.

• Não modifique o fusível ou a caixa de fusíveis.

Caixa de fusíveis junto à unidade de controlo de potência

Nunca verifique ou substitua os fusíveis, uma vez que existem peças de alta voltagem e cablagens junto da caixa de fusíveis.

Fazê-lo pode causar choque elétrico, resultando em morte ou ferimentos graves.

ATENÇÃO

Antes de substituir os fusíveis

É importante que a causa da sobrecarga elétrica seja determinada e reparada o mais rapidamente possível num concessionário Lexus autorizado, reparador Lexus autorizado ou noutro profissional igualmente qualificado e equipado.
