Mitsubishi Lancer: Fusíveis

Localização da caixa de fusíveis

Para evitar danos no sistema elétrico devido a um curto-circuito ou sobrecarga, cada circuito individual está protegido por um fusível.

As caixas de fusíveis estão localizadas no compartimento dos passageiros e no compartimento do motor.

Compartimento de passageiros

Compartimento de passageiros

A caixa de fusíveis no compartimento dos passageiros está localizada atrás da tampa, em frente ao banco do motorista, na posição indicada na ilustração.

A - Caixa de fusíveis principal

B - Caixa de fusíveis auxiliar

Compartimento de passageiros

1. Abra a tampa dos fusíveis e puxe-a para remover.

Compartimento de passageiros

2. Em veículos com tampa inferior, use o extrator para soltar as duas presilhas (A) e pressione para baixo a tampa inferior. O extrator está na caixa de fusíveis do compartimento do motor.

Consulte "Troca de fusíveis"

Advert ÊNCIA

Em veículos com airbags de joelho para o motorista, ao trocar os fusíveis, não danifique o chicote do airbag para o joelho do motorista nem bata acidentalmente na área do airbag com objetos duros. Métodos inadequados de trabalho podem resultar em acionamento acidental do airbag para o joelho do motorista ou podem torná-lo inoperante. Qualquer destas situações pode resultar em ferimentos graves ou fatais.

Compartimento de passageiros

3. Para colocar de volta a tampa dos fusíveis, alinhe o gancho (B) da tampa dos fusíveis com a presilha (C) do painel de instrumentos e pressione de volta a tampa.

Compartimento do motor

Compartimento do motor

No compartimento do motor, a caixa de fusíveis está localizada conforme mostra a ilustração.

1 - Puxe o botão.

2 - Remova a tampa.

Capacidade de carga dos fusíveis

A capacidade e os nomes dos sistemas elétricos protegidos pelos fusíveis estão indicados dentro da tampa dos fusíveis e dentro da tampa da caixa de fusíveis (dentro do compartimento do motor).

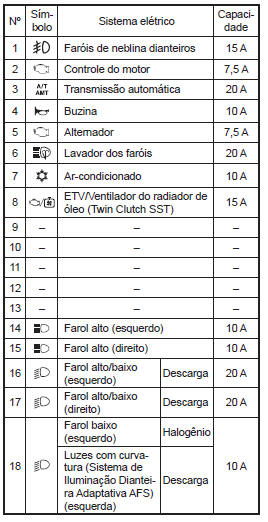

Localização dos fusíveis no compartimento de passageiros

Localização dos fusíveis no compartimento de passageiros

OBSERVAÇÃO

Os fusíveis reserva estão localizados na tampa da caixa de fusíveis no compartimento do motor.

Na substituição sempre utilize um fusível de mesma capacidade.

Localização dos fusíveis no compartimento de passageiros

Localização dos fusíveis no compartimento de passageiros

  • Alguns fusíveis podem não estar instalados em seu veículo, dependendo do modelo e das especificações do veículo.
  • A tabela acima mostra o principal equipamento correspondente a cada fusível.

Localização dos fusíveis no compartimento do motor

Localização dos fusíveis no compartimento do motor

Localização dos fusíveis no compartimento do motor

Localização dos fusíveis no compartimento do motor

(2) Ligação de fusível

  • Alguns fusíveis podem não estar instalados em seu veículo, dependendo do modelo ou especificações do veículo.
  • Atabela mostra os principais equipamentos correspondentes a cada fusível.

A caixa de fusíveis não contém fusíveis de reserva de 7,5 A, 25 A e 30 A. Se um fusível desta capacidade queimar, substitua-o temporariamente colocando um dos seguintes fusíveis:

7,5 A: Fusível reserva 10A

25 A: Fusível reserva 20A

30 A: Fusível 30A do amplificador de áudio

Substitua o fusível trocado o mais rápido possível.

Identificação do fusível

Identificação do fusível

Troca de fusíveis

Troca de fusíveis

1. Antes de trocar um fusível, desligue o componente elétrico correspondente e coloque a ignição na posição "LOCK" (trava).

2. Remova o extrator de fusíveis (A) da parte interna da caixa de fusíveis no compartimento do motor.

Troca de fusíveis

3. Use os diagramas de localização dos fusíveis e as tabelas correspondentes para verificar o fusível relacionado ao problema.

B - Fusível está normal

C - Fusível queimado

OBSERVAÇÃO

Se o fusível não estiver queimado, pode existir outra causa para o problema. Contate uma Concessionária MITSUBISHI MOTORS para inspecionar o problema.

Troca de fusíveis

4. Insira um novo fusível, de mesma capacidade, encaixando-o adequadamente na mesma posição com o extrator.

ATENÇÃO

  • Se o fusível novo queimar em pouco tempo, leve o veículo a uma Concessionária MITSUBISHI MOTORS, para que o sistema elétrico seja verificado e reparado.
  • Nunca use um fusível com capacidade superior ao especificado ou qualquer outro substituto, do tipo arame, chapa de metal etc., pois isto causará sobrecarga no circuito elétrico e poderá resultar em fogo.
