Mitsubishi Lancer: Capacidade de carga dos fusíveis

A capacidade e os nomes dos sistemas elétricos protegidos pelos fusíveis estão indicados dentro da tampa dos fusíveis e dentro da tampa da caixa de fusíveis (dentro do compartimento do motor).

Localização dos fusíveis no compartimento de passageiros

Localização dos fusíveis no compartimento de passageiros

OBSERVAÇÃO

Os fusíveis reserva estão localizados na tampa da caixa de fusíveis no compartimento do motor.

Na substituição sempre utilize um fusível de mesma capacidade.

Localização dos fusíveis no compartimento de passageiros

Localização dos fusíveis no compartimento de passageiros

  • Alguns fusíveis podem não estar instalados em seu veículo, dependendo do modelo e das especificações do veículo.
  • A tabela acima mostra o principal equipamento correspondente a cada fusível.

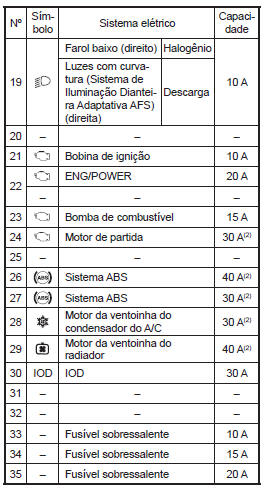

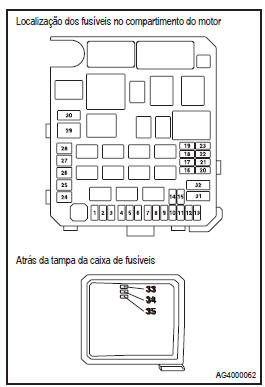

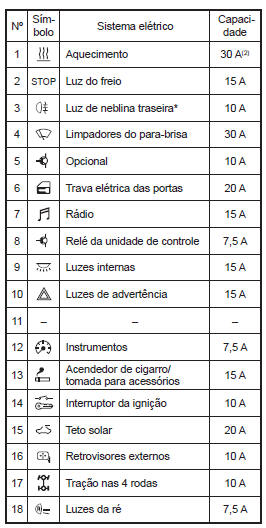

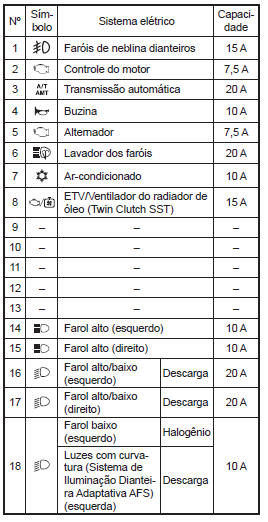

Localização dos fusíveis no compartimento do motor

Localização dos fusíveis no compartimento do motor

Localização dos fusíveis no compartimento do motor

Localização dos fusíveis no compartimento do motor

(2) Ligação de fusível

  • Alguns fusíveis podem não estar instalados em seu veículo, dependendo do modelo ou especificações do veículo.
  • Atabela mostra os principais equipamentos correspondentes a cada fusível.

A caixa de fusíveis não contém fusíveis de reserva de 7,5 A, 25 A e 30 A. Se um fusível desta capacidade queimar, substitua-o temporariamente colocando um dos seguintes fusíveis:

7,5 A: Fusível reserva 10A

25 A: Fusível reserva 20A

30 A: Fusível 30A do amplificador de áudio

Substitua o fusível trocado o mais rápido possível.

Identificação do fusível

Identificação do fusível
