Se efetuar a manutenção por si próprio, certifique-se que segue os procedimentos corretos tal como indicado nestas secções.
| Itens | Peças e ferramentas |
| Estado da bateria de 12 Volts |
|
| Nível do líquido de refrigeração do motor/unidade de controlo de potência |
|
| Nível do óleo do motor |
|
| Fusíveis | Fusíveis da mesma amperagem, conforme originais |
| Lâmpadas |
|
| Radiador e condensador |
⎯ |
| Pressão dos pneus |
|
| Líquido lava vidros |
|
AVISO
O compartimento do motor contém vários mecanismos e fluidos que se podem mover subitamente, ficar quentes ou ficarem eletricamente energizados. Para evitar morte ou ferimentos graves, observe as seguintes precauções.
Quando trabalhar no compartimento do motor
Quando trabalhar próximo da ventoinha elétrica de arrefecimento ou da grelha do radiador
Certifique-se que o interruptor Power está desligado.
Com o interruptor Power no modo "ON", as ventoinhas elétricas de arrefecimento podem entrar automaticamente em funcionamento, se o sistema de ar condicionado estiver ligado e/ou se a temperatura do líquido de refrigeração for elevada
Óculos protetores
Utilize óculos protetores para evitar que impurezas, borrifo de fluidos de spray, etc., sejam projetados para os seus olhos.
ATENÇÃO
Se remover o filtro de ar
Conduzir com o filtro de ar retirado, pode provocar desgaste excessivo do motor devido às impurezas no ar.
Se o nível do fluido estiver demasiado baixo ou demasiado elevado
É normal que o nível do fluido dos travões desça ligeiramente à medida que os calços de travões se desgastam ou quando o nível do fluido no acumulador é elevado.
Se o fluido do reservatório necessitar de ser acrescentado frequentemente, pode indicar um problema grave.
Liberte o fecho pelo interior do veículo para abrir o capot.
O capot levantará ligeiramente.
AVISO
Verificação antes da condução
Verifique se o capot está completamente fechado e trancado.
Se o capot não estiver devidamente trancado, pode abrir-se enquanto o veículo estiver em movimento e causar um acidente, podendo resultar em morte ou ferimentos graves.
Após instalar o tirante do suporte na ranhura
Certifique-se que o tirante suporta o capot de forma segura a evitar que o mesmo caia na sua cabeça ou corpo.
ATENÇÃO
Quando fechar o capot
Antes de fechar o capot certifique-se que o tirante está bem encaixado na posição original de forma a poder fechá-lo. Se fechar o capot com o tirante para cima poderá deformar o capot.
Quando utilizar um macaco de chão, siga as instruções contidas no manual fornecido com o macaco e excute as operações de forma segura.
Quando levantar o seu veículo com um macaco de chão, posicione o macaco corretamente. O posicionamento incorreto pode danificar o veículo e causar ferimentos.
À frente
Atrás
Bateria de 12 Volts
Remoção da tampa do compartimento do motor
Instalar as molas
ATENÇÃO
Após instalar a tampa do compartimento do motor
Certifique-se que a tampa está instalada de forma segura na sua posição original.
Com o motor à temperatura de funcionamento e desligado, verifique o nível do óleo através da vareta.
Verificação do nível do óleo do motor
Vareta não plana: Reinsira a vareta completamente com as suas áreas salientes ( 1 na figura), voltadas para o motor.
Vareta plana
Vareta não plana
A forma da vareta pode diferir dependendo do tipo de veículo ou motor.
Adição de óleo do motor
Se o nível do óleo estiver abaixo ou perto da marca de nível baixo, adicione óleo do mesmo tipo do que já estiver no motor.
Verifique o tipo de óleo e prepare os instrumentos necessários antes de
adicionar
o óleo.
Consumo de óleo do motor
É consumida uma certa quantidade de óleo do motor durante a condução. Nas seguintes situações o consumo de óleo pode aumentar e ser necessário acrescentar óleo do motor entre os intervalos de manutenção.
AVISO
Óleo usado do motor
ATENÇÃO
Para evitar graves danos no motor
Verifique regularmente o nível do óleo.
Quando substituir o óleo do motor
O nível do líquido de refrigeração é satisfatório quando estiver entre as linhas "FULL" e "LOW" do reservatório quando o sistema híbrido estiver frio.
Reservatório do líquido de refrigeração do motor
Se o nível estiver na, ou abaixo da linha "LOW", adicione líquido de refrigeração até à linha "FULL".
Reservatório do líquido de refrigeração do motor
Se o nível estiver na, ou abaixo da linha "LOW", adicione líquido de refrigeração até à linha "FULL".
Escolha do líquido de refrigeração do motor
Use apenas líquido de refrigeração "Toyota Super Long Life" ou equivalente de alta qualidade tipo glicol-etileno com uma base de refrigerante sem silício, amina, nitrato e borato juntamente com ácido híbrido, orgânico e tecnológico de longa duração.
O líquido de refrigeração "Toyota Super Long Life" é constituído por 50% de líquido e 50% de água desionizada. (Este líquido de refrigeração proporciona uma proteção a cerca de: -35C) Para mais detalhes acerca do líquido de refrigeração, contacte um concessionário Lexus autorizado, reparador Lexus autorizado ou outro profissional igualmente qualificado e equipado.
Se o nível do líquido de refrigeração descer pouco tempo depois do reabastecimento
Verifique visualmente o radiador, tubos, tampas dos reservatórios de líquido de refrigeração do motor/unidade de controlo de potência, torneira de drenagem e bomba de água.
Se não conseguir encontrar uma fuga, contacte um concessionário Lexus autorizado, reparador Lexus autorizado ou outro profissional igualmente qualificado e equipado, para testar o tampão e verificar se há fugas no sistema de refrigeração.
AVISO
Quando o sistema híbrido estiver quente
Não remova os tampões dos reservatórios do líquido de refrigeração do motor/unidade de controlo de potência.
O sistema de refrigeração pode estar sob pressão e pulverizar líquido de refrigeração quente se o tampão for removido, provocando ferimentos graves, tais como queimaduras.
ATENÇÃO
Quando adicionar líquido de refrigeração
O líquido de refrigeração não é água simples nem apenas anticongelante. A mistura correta de água e anticongelante deve ser usada para fornecer a lubrificação, proteção contra a corrosão e arrefecimento adequados. Leia com atenção a etiqueta do anticongelante ou do líquido de refrigeração.
Se derramar líquido de refrigeração
Certifique-se que o retira, lavando com água, para evitar danos nas peças ou na pintura.
Verifique o radiador e condensador e limpe quaisquer impurezas.
Se algum dos componentes acima indicados estiver extremamente sujo ou se não tiver a certeza da sua condição, leve o seu veículo a um concessionário Lexus autorizado, reparador Lexus autorizado ou a outro profissional igualmente qualificado e equipado.
AVISO
Quando o sistema híbrido estiver quente
Não toque no radiador ou condensador uma vez que estes podem estar quentes e provocar ferimentos graves, tais como queimaduras.
Quando as ventoinhas elétricas de arrefecimento estão a funcionar
Não toque no compartimento do motor.
As ventoinhas elétricas de arrefecimento podem manter o movimento rotativo durante 3 minutos mesmo após desligar o interruptor Power.
Com o interruptor Power no modo ON, as ventoinhas elétricas de arrefecimento podem começar a trabalhar automaticamente, se o ar condicionado estiver ligado e/ ou se a temperatura do líquido de refrigeração for elevada. Certifique-se que o interruptor Power está desligado quando trabalhar junto das ventoinhas elétricas de arrefecimento ou grelha do radiador.
Se nenhum lava vidros funcionar ou aparecer uma mensagem de aviso no mostrador de informações múltiplas, o reservatório do lava vidros pode estar vazio. Acrescente líquido lava vidros.
AVISO
Quando adicionar líquido lava vidros
Não adicione líquido lava vidros com o sistema híbrido quente ou em funcionamento, uma vez que o líquido lava vidros contém álcool e pode incendiar se derramado no motor, etc.
ATENÇÃO
Não utilize outro líquido que não seja o lava vidros
Não utilize água com sabão ou anticongelante do motor em vez de líquido lava vidros.
Tal pode contribuir para o surgimento de riscos nas superfícies pintadas do veículo.
Diluir o líquido lava vidros
Dilua o líquido lava vidros com água, se necessário.
Consulte as temperaturas de congelação listadas na etiqueta da embalagem do líquido de limpeza.
Localização
A bateria de 12 Volts encontra-se localizada à direita do compartimento da bagagem.
Remover a tampa de manutenção da bateria de 12 Volts
Exterior
Certifique-se que os terminais da bateria de 12 Volts não estão corroídos ou desapertados, que não têm rachadelas ou que os suportes de fixação não estão desapertados.
Símbolos de perigo
Os significados dos símbolos apresentados no topo da bateria de 12 Volts são os seguintes:
 |
Não fume, nem faça chamas, nem faíscas |  |
Ácido da bateria |
 |
Proteja os olhos |  |
Instruções de funcionamento |
 |
Manter fora do alcance das crianças |  |
Gás explosivo |
Instalar a tampa de manutenção da bateria de 12 volts
Antes da recarga
Durante a recarga, a bateria de 12 Volts produz gás de hidrogénio que é inflamável e explosivo. Por conseguinte, antes da recarga, observe as seguintes precauções:
Depois de recarregar/voltar a conectar a bateria de 12 Volts
Se o sistema não entrar em funcionamento, mesmo depois de várias tentativas de todos os métodos acima, contacte um concessionário Lexus autorizado, reparador Lexus autorizado, ou outro profissional igualmente qualificado e equipado.
AVISO
Químicos na bateria de 12 Volts
A bateria de 12 Volts contém ácido sulfúrico venenoso e corrosivo e pode produzir gás de hidrogénio, que é inflamável e explosivo. Para reduzir o risco de morte ou ferimentos graves, tome as seguintes medidas de precaução enquanto trabalhar na, ou perto da bateria de 12 Volts:
Onde recarregar a bateria de 12 Volts com segurança
Recarregue sempre a bateria de 12 Volts numa área aberta. Não recarregue a bateria de 12 Volts numa garagem ou divisão fechada onde não exista ventilação suficiente.
Como recarregar a bateria de 12 Volts
Efetue sempre uma carga lenta*. A bateria de 12 Volts pode explodir se submetida a uma carga mais rápida.
*: 4.2 A ou inferior nos veículos com bateria S46B24R
3.5 A ou inferior nos veículos com bateria S34B20R
Medidas de emergência em relação ao eletrólito
Lave os olhos com água limpa, pelo menos, durante 15 minutos e procure imediatamente os cuidados de um médico. Se for possível, continue a aplicar água com uma esponja ou um pano durante o trajeto para o serviço de urgência de um hospital.
Lave bem a área afetada. Se sentir dor ou queimadura, dirija-se, de imediato, ao serviço de urgência de um hospital.
Há a possibilidade de se infiltrar até à sua pele. Retire imediatamente as roupas e siga os procedimentos acima indicados, caso seja necessário.
Beba uma grande quantidade de água ou leite. Dirija-se, de imediato, ao serviço de urgência de um hospital.
Quando substituir a bateria de 12 Volts
Utilize uma bateria de 12 Volts concebida para este veículo. O não cumprimento desta recomendação pode provocar a entrada de gás (hidrogénio) no habitáculo, provocando um incêndio ou explosão.
Para substituir a bateria de 12 Volts, contacte um concessionário Lexus autorizado, reparador Lexus autorizado, ou outro profissional igualmente qualificado e equipado.
Quando desconectar a bateria de 12 Volts
Não desconecte o terminal negativo (-) na
parte lateral, conforme ilustrado. O terminal
negativo (-) desconectado pode tocar o terminal
positivo (+), o que pode causar um curto-circuito, resultando em morte ou ferimentos
graves.
ATENÇÃO
Quando recarregar a bateria de 12 Volts
Nunca carregue a bateria de 12 Volts enquanto o sistema híbrido estiver em funcionamento.
Certifique-se, também, que todos os acessórios estão desligados.
Substitua ou cruze os pneus de acordo com o plano de manutenção e os indicadores de desgaste.
Verifique se os indicadores de desgaste estão visíveis nos pneus. Para além disso, verifique se os pneus apresentam um desgaste irregular, tal como um desgaste excessivo de um lado do piso.
Verifique o estado do pneu de reserva e a sua pressão, caso este ainda não tenha sido utilizado.
A localização dos indicadores de desgaste do piso é assinalada pelas marcas "TWI" ou "Δ", etc., moldadas na superfície lateral de cada pneu.
Substitua os pneus se os indicadores de desgaste estiverem visíveis num pneu.
Cruze os pneus pela ordem a seguir apresentada.
Para equilibrar o desgaste dos pneus e prolongar a sua duração a Lexus recomenda o cruzamento de pneus aproximadamente a cada 10 000 km.
Veículos com sistema de aviso da pressão dos pneus: Não se esqueça de inicializar o sistema de aviso da pressão dos pneus depois de cruzar os pneus.
O seu veículo está equipado com um sistema de aviso de pressão dos pneus, que utiliza válvulas e transmissores de aviso da pressão do pneu, para detetar a pressão baixa do pneu antes que surjam problemas graves.
Se a pressão do pneu baixar para além de um nível predeterminado, o condutor é alertado por uma luz de aviso
Instalar válvulas de aviso da pressão dos pneus e transmissores
Quando substituir pneus ou jantes, também devem ser instaladas válvulas e transmissores de aviso da pressão dos pneus.
Quando são instaladas válvulas e transmissores de aviso da pressão dos pneus novos, os novos códigos ID têm de ser registados no computador de aviso da pressão dos pneus e o sistema de aviso da pressão dos pneus tem de ser inicializado. Os códigos ID das válvulas e dos transmissores de aviso de pressão dos pneus têm de ser registados por um concessionário Lexus autorizado, reparador Lexus autorizado ou por outro profissional igualmente qualificado e equipado
Inicializar o sistema de aviso de pressão dos pneus
O sistema de aviso de pressão dos pneus tem de ser inicializado nas seguintes circunstâncias:
Quando o sistema de aviso da pressão dos pneus é inicializado, a atual pressão dos pneus é definida como a pressão de referência.
Como inicializar o sistema de aviso de pressão dos pneus
A inicialização não pode ser feita com o veículo em movimento.
Certifique-se que ajusta a pressão do pneu para o nível de pressão especificado para pneus frios. O sistema de aviso de pressão dos pneus vai funcionar tendo por base este nível de pressão.
Registar os códigos ID
A válvula de aviso da pressão dos pneus e o transmissor estão equipados com um código ID que é único. Quando substituir uma válvula de aviso da pressão e transmissor, é necessário registar o código ID. O código ID tem de ser registado por um concessionário Lexus autorizado, reparador Lexus autorizado ou por outro profissional igualmente qualificado e equipado.
Quando substituir os pneus do seu veículo
Os pneus devem ser substituídos se:
Se não tiver a certeza, consulte um concessionário Lexus autorizado, reparador Lexus autorizado ou outro profissional igualmente qualificado e equipado.
Substituir pneus e jantes (veículos com sistema de aviso da pressão de pneus)
Se o código ID da válvula e do transmissor de aviso da pressão não estiver registado, o sistema de aviso da pressão dos pneus não funciona corretamente. Após uma condução de, aproximadamente, 10 minutos, a luz de aviso da pressão dos pneus pisca durante 1 minuto e permanece acesa para indicar uma avaria no sistema.
Tempo de vida do pneu
Qualquer pneu com mais de 6 anos deve ser verificado por um técnico qualificado mesmo que raramente ou nunca tenha sido utilizado, ou os danos não sejam óbvios.
Verificações periódicas da pressão de enchimento dos pneus (veículos com sistema de aviso da pressão de pneus)
O sistema de aviso da pressão dos pneus não substitui verificações periódicas da pressão dos pneus. Certifique-se que verifica a pressão dos pneus como parte da sua rotina diária de verificação do veículo.
Pneus de baixo perfil (veículos com pneus de 17 polegadas)
Geralmente os pneus de baixo perfil desgastam-se mais rapidamente e o desempenho de aderência do pneu será reduzido em estradas com neve e/ou gelo quando comparado com pneus standard. Certifique-se que utiliza pneus de neve ou correntes de pneus em estradas com neve e/ou gelo e conduza com cuidado, a uma velocidade adequada para a estrada e condições atmosféricas.
Se o piso dos pneus de neve apresentar um desgaste de mais de 4 mm
Perde-se a eficácia dos pneus de neve.
Situações nas quais o sistema de aviso da pressão dos pneus pode não funcionar corretamente (se equipado)
Nos seguintes casos, o sistema de aviso da pressão dos pneus pode não funcionar corretamente.
O desempenho pode ser afetado nas seguintes situações.
Quando o veículo está estacionado, o tempo necessário para que o aviso inicie ou desligue pode ser alargado.
Quando a pressão dos pneus baixar rapidamente, por exemplo, quando um pneu rebentou, o aviso pode não funcionar.
A operação de inicialização (veículos com sistema de aviso da pressão dos pneus)
Aviso de desempenho do sistema de aviso da pressão dos pneus (se equipado)
O aviso do sistema de aviso da pressão dos pneus muda de acordo com as condições nas quais foi inicializado. Por esta razão, o sistema pode dar um aviso mesmo que a pressão dos pneus não tenha atingido um nível suficientemente baixo, ou se a pressão estiver mais elevada do que a pressão para a qual foi ajustada, quando o sistema foi inicializado.
Quando a inicialização do sistema de aviso da pressão dos pneus falhou (se equipado)
A inicialização pode ser concluída em poucos minutos. Contudo, nos casos que se seguem, as definições não foram gravadas e o sistema não vai funcionar corretamente.
Se tiverem sido feitas várias tentativas falhadas para gravar as definições da pressão dos pneus, leve o seu veículo a um concessionário Lexus autorizado, reparador Lexus autorizado ou a outro profissional igualmente qualificado e equipado.
Certificação para o sistema de aviso da pressão dos pneus
AVISO
Quando verificar ou substituir os pneus
Cumpra com as seguintes precauções para evitar acidentes.
Não o fazer pode provocar danos nas peças da transmissão, bem como características perigosas de manuseamento, o que poderá levar a um acidente resultando em morte ou ferimentos graves.
Não utilize pneus quando não tiver a certeza de como foram usados anteriormente.
Quando inicializar o sistema de aviso de pressão dos pneus (se equipado)
Não acione o interruptor de reinicialização do aviso da pressão dos pneus sem antes ter ajustado a pressão dos pneus para um nível especificado. De outro modo, a luz de aviso da pressão dos pneus pode não acender mesmo que a pressão dos pneus esteja baixa ou pode acender quando a pressão dos pneus, na realidade, está normal.
ATENÇÃO
Reparar ou substituir pneus, jantes, válvulas e transmissores de aviso da pressão dos pneus e tampas das válvulas dos pneus (se equipado)
Para evitar danos nas válvulas e nos transmissores de aviso da pressão dos pneus (se equipado)
Quando um pneu é reparado com vedantes líquidos, a válvula e o transmissor de aviso da pressão dos pneus podem não funcionar corretamente. Se tiver utilizado um vedante líquido contacte um concessionário Lexus autorizado, reparador Lexus autorizado ou outro profissional igualmente qualificado e equipado ou outra oficina qualificada o mais rapidamente possível. Depois de utilizar um vedante líquido, certifique-se que substitui a válvula e o transmissor de aviso da pressão dos pneus quando substituir o pneu.
Condução em estradas irregulares
Tenha o devido cuidado quando circular em estradas com superfícies irregulares ou esburacadas. Estas condições poderão provocar perdas de ar nos pneus, reduzindo a capacidade de amortecimento dos mesmos. Consequentemente, a condução neste tipo de estradas pode causar danos nos próprios pneus, assim como nas jantes e carroçaria do veículo.
Pneus de baixo perfil (veículos com pneus de 17 polegadas)
Os pneus de baixo perfil podem provocar maiores danos do que o normal, na jante, quando suportam o impacto da superfície da estrada. Por esse motivo, preste atenção ao seguinte:
Se a pressão de enchimento de um pneu baixar durante a condução
Não continue a conduzir, caso contrário os pneus e/ou as jantes podem ficar com danos irreparáveis.
Certifique-se que mantém a correta pressão dos pneus. Deve verificar a pressão dos pneus, pelo menos, uma vez por mês. Contudo, a Lexus recomenda que a pressão dos pneus seja verificada de duas em duas semanas
Efeitos de uma pressão dos pneus incorreta
Conduzir com uma pressão dos pneus incorreta pode resultar no seguinte:
Se um pneu necessitar de ser atestado frequentemente, mande-o verificar num concessionário Lexus autorizado, reparador Lexus autorizado ou noutro profissional igualmente qualificado e equipado.
Instruções para verificar a pressão de enchimento dos pneus
Quando verificar a pressão de enchimento dos pneus, observe o seguinte:
Se o seu veículo esteve estacionado durante pelo menos 3 horas e não circulou mais do que 1,5 km desde então, obterá uma leitura correta da pressão dos pneus.
É difícil determinar se a pressão do pneu é a correta apenas com base na sua aparência.
AVISO
A pressão adequada dos pneus é fundamental para um melhor desempenho
Mantenha os pneus com a pressão correta.
Se os pneus não tiverem a pressão correta, podem ocorrer as seguintes condições, as quais podem provocar um acidente resultando em morte ou ferimentos graves
ATENÇÃO
Quando inspecionar ou ajustar a pressão de enchimento dos pneus
Certifique-se que volta a instalar as tampas das válvulas.
Se as tampas das válvulas não forem instaladas, a sujidade e a humidade podem entrar para dentro das mesmas e provocar fugas de ar, resultando numa pressão inferior dos pneus.
Se uma jante estiver empenada ou com uma corrosão profunda, deve substitui-la. De outro modo, o pneu pode separar-se da jante ou provocar a perda de controlo do veículo.
Quando substituir as jantes, deve ter o cuidado de garantir que estas são equivalentes às que retirou no que respeita à capacidade de carga, diâmetro, largura da tala e desvio lateral*.
Jantes para substituição estão disponíveis em qualquer concessionário Lexus autorizado, reparador Lexus autorizado ou noutro profissional igualmente qualificado e equipado.
*: Convencionalmente referenciado como "offset".
A Lexus não recomenda a utilização de:
Quando substituir as jantes (veículos com sistema de aviso da pressão dos pneus)
As jantes do seu veículo estão equipadas com válvulas de aviso da pressão dos pneus e transmissores que permitem que o sistema de aviso da pressão dos pneus forneça um aviso antecipado em caso de uma perda de pressão de enchimento dos pneus. Sempre que as jantes são substituídas, as válvulas de aviso da pressão dos pneus e os transmissores têm de ser instalados
AVISO
Quando substituir as jantes
Proibição de utilização de jantes defeituosas
Não utilize jantes rachadas ou deformadas.
Fazê-lo pode causar perda de ar do pneu durante a condução, podendo provocar um acidente.
ATENÇÃO
Substituir válvulas e transmissores de aviso da pressão dos pneus (veículos com sistema de aviso da pressão dos pneus)
As válvulas e os transmissores de aviso da pressão dos pneus podem não funcionar corretamente com jantes que não sejam genuínas.

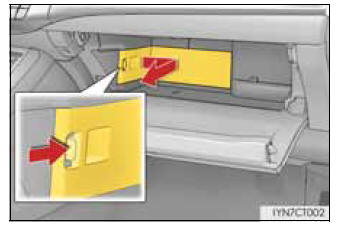

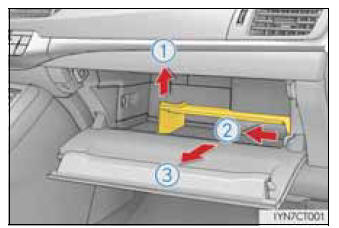

O filtro do ar condicionado deve ser limpo ou substituído frequentemente para manter a eficiência do ar condicionado.

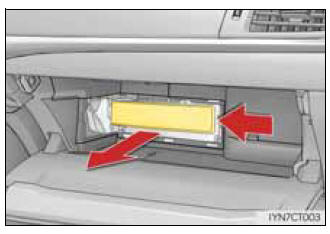

Veículos com volante à esquerda

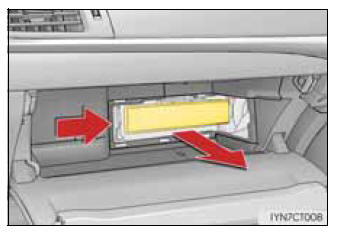

Veículos com volante à direita

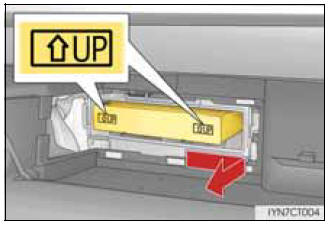

As "marcas "↑UP" mostradas no filtro devem ficar viradas para cima.
Se o filtro estiver sujo, limpe-o com uma pistola de pressão de ar, lateralmente.
Mantenha a pistola de pressão de ar a 5 cm do filtro e pressione-a durante cerca de 2 minutos a 500 kPa (5.0 kgf/cm2 ou bar, 72 psi).
Caso não tenha disponível uma pistola de pressão de ar, solicite a limpeza do filtro em qualquer concessionário Lexus autorizado, reparador Lexus autorizado ou noutro profissional igualmente qualificado e equipado.
Intervalo de verificação
Verifique, limpe e substitua o filtro de ar condicionado de acordo com o esquema da manutenção. Em locais de grande fluxo de trânsito e áreas de muita poeira, pode ser necessária uma substituição antecipada. (Para informações sobre o esquema de manutenção, por favor consulte "Serviço e Garantia" no Passaporte.)
Se o fluxo de ar proveniente dos ventiladores baixar drasticamente
O filtro pode estar obstruído. Verifique o filtro e substitua-o, se necessário.
ATENÇÃO
Para evitar danos no sistema
Substitua a pilha por uma nova, se esta estiver gasta.
Necessitará dos seguintes itens:
Substituir a pilha
Insira uma pilha nova com o terminal "+" voltado para cima.
Tipo B
Para evitar danificar a chave, cubra a ponta da chave de fendas com um pano.
Insira uma pilha nova com o terminal "+" voltado para cima.
Utilize uma pilha de lítio CR1632
Quando a pilha do cartão-chave necessita ser substituída (se equipado)
A pilha do cartão-chave está disponível apenas nos concessionários Lexus autorizados, reparadores Lexus autorizados ou em qualquer profissional igualmente qualificado e equipado que lhe podem substituir a pilha.
Se a pilha da chave eletrónica estiver fraca
Podem ocorrer os seguintes sintomas:
AVISO
Pilhas retiradas e outros componentes
Mantenha-as fora do alcance das crianças. Estas peças são pequenas e se engolidas pelas crianças podem provocar asfixia. A falta de cuidado pode resultar em morte ou ferimentos graves.
Certificação da pilha de lítio
PREVENÇÃO RISCO DE EXPLOSÃO SE A PILHA FOR SUBSTITUÍDA POR UMA DE TIPO DIFERENTE. DESFAÇA-SE DE PILHAS USADAS DE ACORDO COM AS INSTRUÇÕES
ATENÇÃO
Para utilização normal após substituição da pilha
Observe as seguintes precauções para evitar acidentes.
A humidade pode provocar ferrugem na pilha.
Se algum dos componentes elétricos não funcionar, pode ter fundido um fusível. Se isso acontecer, verifique e substitua os fusíveis se necessário.
Compartimento do motor
Empurre a guia e levante a tampa.
Lado esquerdo do painel de instrumentos (veículos de volante à esquerda)
Remova a tampa.
Lado esquerdo do painel de instrumentos (veículos de volante à direita)
Remova a cobertura.
Remova a tampa.
Apenas os fusíveis do tipo A podem ser removidos com o saca-fusíveis.
Substitua o fusível fundido por um novo com amperagem adequada. A amperagem encontra-se inscrita na tampa da caixa de fusíveis.
Tipo A
Tipo B
Tipo C
Tipo D
Depois de substituir um fusível
Se houver uma sobrecarga nos circuitos
Os fusíveis foram concebidos para fundirem, evitando assim danos na cablagem.
Quando substituir lâmpadas
A Lexus recomenda a utilização de produtos genuínos Lexus especificamente concebidos para este veículo. Uma vez que determinadas lâmpadas estão ligadas a circuitos concebidos para evitar uma sobrecarga, peças não genuínas ou peças não concebidas para este veículo podem ser inutilizáveis.
AVISO
Para evitar falhas no sistema e incêndio no veículo
Observe as seguintes precauções.
Não o fazer pode provocar danos no veículo e, eventualmente, um incêndio ou ferimentos.
Nunca substitua um fusível com um fio elétrico, nem durante uma instalação temporária.
Caixa de fusíveis junto à unidade de controlo de potência
Nunca verifique ou substitua os fusíveis, uma vez que existem peças de alta voltagem e cablagens junto da caixa de fusíveis.
Fazê-lo pode causar choque elétrico, resultando em morte ou ferimentos graves.
ATENÇÃO
Antes de substituir os fusíveis
É importante que a causa da sobrecarga elétrica seja determinada e reparada o mais rapidamente possível num concessionário Lexus autorizado, reparador Lexus autorizado ou noutro profissional igualmente qualificado e equipado.
Pode substituir as seguintes lâmpadas. O nível de dificuldade da substituição varia de acordo com a lâmpada. Uma vez que existe o perigo dos componentes serem danificados, recomendamos que a substituição das lâmpadas seja efetuada por um concessionário Lexus autorizado, reparador Lexus autorizado ou por outro profissional igualmente qualificado e equipado.
Preparação da substituição de uma lâmpada
Verifique a potência da lâmpada a substituir
Remover a tampa do compartimento do motor
À frente
Veículos com faróis LED
Traseira
Médios (faróis de halogéneo)
Alinhe as 3 guias na lâmpada com o suporte e insira. Rode para a direita para a instalar.
Após instalar o conector, abane suavemente a base da lâmpada para verificar que esta não está solta, ligue os médios uma vez e confirme visualmente que não existe qualquer fuga de luz através do suporte.
Luzes de máximos (faróis de halogéneo)
Alinhe as 3 guias na lâmpada com o suporte e insira. Rode para a direita para a instalar.
Após instalar o conector, abane suavemente a base da lâmpada para verificar que esta não está solta, ligue os máximos uma vez e confirme visualmente que não existe qualquer fuga de luz através do suporte.
Luzes de máximos (faróis LED)
Alinhe as 3 guias na lâmpada com o suporte e insira.
Abane suavemente a base da lâmpada para verificar que esta não está solta, ligue os máximos uma vez e confirme visualmente que não existe qualquer fuga de luz através do suporte.
Luz de nevoeiro de halogéneo da frente (se equipado)
Puxe a forra do guarda-lamas para baixo lentamente, tendo cuidado para não desalojar nenhum dos componentes fixos.
Alinhe as 3 guias na lâmpada com o suporte e insira. Rode para a direita para a instalar.
Após instalar o conector, abane suavemente a base da lâmpada para verificar que esta não está solta, ligue as luzes de nevoeiro uma vez e confirme visualmente que não existe qualquer fuga de luz através do suporte.
Luzes do sinal de mudança de direção da frente (faróis de halogéneo)
Luzes do sinal de mudança de direção da frente (faróis LED)
Lado direito
Luzes do sinal de mudança de direção traseiras
Use uma chave de fendas envolta em pano.
Luz de marcha-atrás/luz de nevoeiro traseira
Use uma chave de fendas envolta em pano.
As imagens mostram a remoção de uma lâmpada de marcha-atrás, de um veículo de volante à direita.
Luzes exteriores para os pés
Levante o espelho na sua direção, soltando as 2 guias de uma vez.
Trabalhe com cuidado, certificando-se que não deixa cair o espelho.
Quando remover os conectores finos, certifique-se que marca cada um deles com um pouco de fita para evitar confundi-los no momento da reinstalação.
Trabalhe com cuidado, certificando-se que não deixa cair o espelho.
Quando manusear o espelho, não toque nas partes que têm massa lubrificante.
O número de conectores equipados difere de acordo com as especificações do veículo.
Quando inserir o casquilho, alinhe as marcas impressas no alojamento da lâmpada e no casquilho.
Use apenas a posição do parafuso mostrada na ilustração.
Luz do sinal de mudança de direção lateral: Alinhe as guias na lâmpada e instale.
Luz exterior para os pés: Engate as guias na ranhura do alojamento da lâmpada com as da cobertura e prenda.
Quando instalar o lado inferior da tampa, insira o pino da luz do sinal de mudança de direção no orifício da tampa.
Fixe os cabos, voltando a posicioná-los nos ganchos tal como estavam anteriormente.
Certifique-se que insere as guias pela ordem apresentada na ilustração e empurre-as até ouvir um clique.
Se não ouvir o clique, não force as guias. Em vez disso, remova o espelho e verifique se as guias estão alinhadas.
Substituir as seguintes lâmpadas
Se alguma das lâmpadas abaixo listadas fundir, dirija-se a um concessionário Lexus autorizado, reparador Lexus autorizado ou a outro profissional igualmente qualificado e equipado para a sua substituição.
Após substituição das lâmpadas
Após remover a tampa da unidade de controlo de potência volte a colocá-la na sua posição original com as molas.
Lâmpadas LED
As luzes de médios (tipo LED), as luzes de mínimos, as luzes para condução diurna, as luzes LED de nevoeiro da frente (se equipado), as luzes do sinal de mudança de direção laterais, as luzes de stop/presença, a luz de stop superior e as luzes da chapa de matrícula, são constituídas por um determinado número de LEDs. Se algum desses LEDs fundir, leve o veículo a um concessionário Lexus autorizado, reparador Lexus autorizado ou a outro profissional igualmente qualificado e equipado para substituição.
Embaciamento no interior das lentes
A condensação temporária no interior das lentes dos faróis não indica uma avaria. Contacte um concessionário Lexus autorizado, reparador Lexus autorizado ou outro profissional igualmente qualificado e equipado para obter mais informações nas seguintes situações.
Substituir as lâmpadas
AVISO
Substituição das lâmpadas
As lâmpadas ficam demasiado quentes e podem causar queimaduras.
Se a lâmpada for arranhada ou se cair pode partir ou rebentar.
Pode resultar em choque elétrico causando a morte ou ferimentos graves.
Para evitar danos ou um incêndio
ATENÇÃO
Quando substituir as luzes exteriores para os pés
Se o vidro da frente o está a impedir de realizar a substituição corretamente, abra o vidro do lado que está a trabalhar para ter espaço suficiente para trabalhar. Se continuar a operação sem criar espaço suficiente para trabalhar poderá riscar o veículo.
Mitsubishi Lancer. Instrumentos e Controles (Painel de Instrumentos)
1 - Ventilação
2 - Alavanca de mudanças ou alavanca
seletora
3 - Sistema de segurança suplementar
- airbag (para o banco do passageiro
dianteiro)
4 - Porta-luvas
5 - Porta-copo
6 - Cinzeiro destacável*
7 - Porta-objetos do console do
assoalho*
8 - Freio de estacionamento
9 - Alavanca de liberação da portinhola de
abastecimento
10 - ...
Mitsubishi Lancer. Interior
1 - Interruptor do vidro elétrico
2 - Interruptor da trava do vidro
3 - Interruptor dos retrovisores externos
elétricos
4 - Interruptor do travamento central das
portas*
5 - Luz dianteira e luz de
leitura*
6 - Interruptor do teto solar*
7 - Retrovisor interno
8 - Para-sol
Espelho de cortesia
9 - Porta-copo (para os bancos
dianteiros)
10 - Bancos dianteiros
11 - Siste ...
© 2017 All rights reserved : 0.0503
