Citroën C4: Substituir um fusível

Citroën C4 / Em caso de avaria / Substituir um fusível

Acesso às ferramentas

Acesso às ferramentas

A pinça de extracção encontra-se fixa na parte de trás da tampa da caixa de fusíveis do painel de bordo.

Para aceder:

  • desencaixe a tampa puxando a parte superior direita e, em seguida, a esquerda,
  • liberte totalmente a tampa e rode-a,

Acesso às ferramentas

  • extraia o suporte onde se encontra fixa a pinça.

Substituir um fusível

Antes de substituir um fusível, é necessário:

  • conhecer a causa da avaria e solucioná-la,
  • interromper o funcionamento de todos os consumidores eléctricos,
  • imobilizar o veículo e desligar a ignição,
  • identificar o fusível com defeito através das tabelas de atribuição e dos esquemas apresentados nas páginas seguinte

Para efectuar uma intervenção num fusível, é imperativo:

  • utilizar a pinça especial para extrair o fusível do respectivo compartimento e verificar o estado do seu filamento,
  • substituir sempre o fusível com defeito por um com intensidade equivalente (da mesma cor); uma intensidade diferente pode provocar um problema de funcionamento (risco de incêndio).

Se a avaria for reproduzida pouco depois da substituição de um fusível, solicite a verificação do equipamento eléctrico pela rede CITROËN ou por uma oficina qualificada.

A substituição de um fusível não mencionado nas tabelas apresentadas em seguida poderá dar origem a um problema de funcionamento grave no seu veículo. Consulte a rede CITROËN ou uma oficina qualificada.

Substituir um fusível

Instalação de acessórios eléctricos O circuito eléctrico do veículo foi concebido para funcionar com equipamentos de série ou opcionais.

Antes de instalar outros equipamentos ou acessórios eléctricos no veículo, consulte a rede CITROËN ou uma oficina qualificada.



A CITROËN declina qualquer responsabilidade por custos associados à reparação do veículo ou avarias resultantes da instalação de acessórios auxiliares não fornecidos, não recomendados pela CITROËN e não instalados de acordo com as indicações, em particular quando o consumo do conjunto de aparelhos suplementares ligados ultrapassar os 10 miliamperes.

Fusíveis no painel de bordo

A caixa de fusíveis encontra-se na parte inferior do painel de bordo (lado esquerdo).

Fusíveis no painel de bordo

Acesso aos fusíveis

  • Consulte o parágrafo "Acesso às ferramentas".

Acesso aos fusíveis

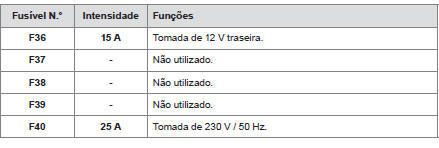

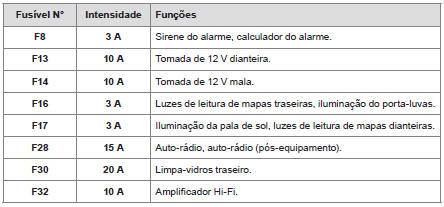

Tabela de fusíveis

Caixa 1

Tabela de fusíveis

Tabela de fusíveis

Caixa 2

Tabela de fusíveis

Fusíveis no compartimento do motor

A caixa de fusíveis encontra-se no compartimento do motor junto à bateria (lado esquerdo).

Fusíveis no compartimento do motor

Acesso aos fusíveis

  • Desencaixe a tampa.
  • Substitua o fusível.

Para conhecer as particularidades e precauções a tomar antes da substituição de um fusível, consulte o início desta rubrica.

  • Após a intervenção, feche cuidadosamente a tampa para garantir o isolamento da caixa de fusíveis.

Tabela de fusíveis

Tabela de fusíveis

Tabela de fusíveis
